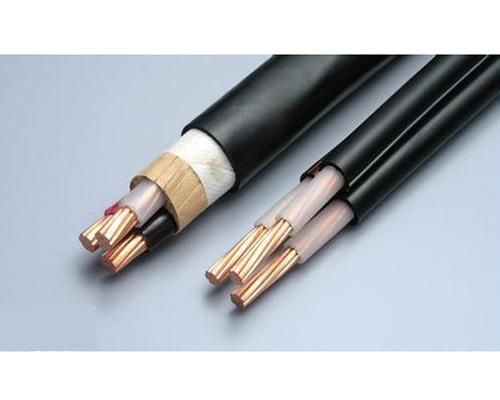

- 产品名称：聚乙烯绝缘控制电缆
- 添加时间：2019-09-21 17:19:36
- 推荐度：
一、产品使用说明
KYJY KYJYP控制电缆是根据标准生产的，电缆适用于交流额定电压450/750V及以下控制、信号、保护及测量系统等固定敷设场合，主要用于工程建筑、钢铁、石油、化工、电厂等行业。
KYJY KYJYP控制电缆工频额定电压U0/U为450/750V，电缆导体的***高允许工作温度为90℃，电缆敷设时环境温度应不低于0℃，若环境温度低于0℃，应对电缆进行预热。
KYJY KYJYP控制电缆的推荐允许弯曲半径: 无铠装电缆，应不低于电缆外径的6倍；铠装或铜带屏蔽电缆应不低于电缆外径的12倍；屏蔽软电缆，应不低于电缆外径的6倍
二、电缆型号及名称
型 号 | 名 称 |
KYJV | 额定电压450/750V铜芯导体交联聚乙烯绝缘PVC护套控制电缆 |
KYJVP | 额定电压450/750V铜芯导体交联聚乙烯绝缘PVC护套铜丝编织屏蔽控制电缆 |
KYJVP2 | 额定电压450/750V铜芯导体交联聚乙烯绝缘PVC护套铜带屏蔽控制电缆 |
KYJVP3 | 额定电压450/750V铜芯导体交联聚乙烯绝缘PVC护套铝塑带屏蔽控制电缆 |
KYJV22 | 额定电压450/750V铜芯导体交联聚乙烯绝缘PVC护套钢带铠装控制电缆 |
KYJVP2-22 | 额定电压450/750V铜芯导体交联聚乙烯绝缘PVC护套铜带屏蔽钢带铠装控制电缆 |
KYJY | 额定电压450/750V铜芯导体交联聚乙烯绝缘聚烯烃护套控制电缆 |
KYJYP | 额定电压450/750V铜芯导体交联聚乙烯绝缘聚烯烃护套铜丝编织屏蔽控制电缆 |
KYJYP2 | 额定电压450/750V铜芯导体交联聚乙烯绝缘聚烯烃护套铜带屏蔽控制电缆 |
KYJYP3 | 额定电压450/750V铜芯导体交联聚乙烯绝缘聚烯烃护套铝塑带屏蔽控制电缆 |
KYJY22 | 额定电压450/750V铜芯导体交联聚乙烯绝缘聚烯烃护套钢带铠装控制电缆 |
KYJYP2-22 | 额定电压450/750V铜芯导体交联聚乙烯绝缘聚烯烃护套铜带屏蔽钢带铠装控制电缆 |
三、电缆绝缘厚度及电性能
导体标称截面 | 导体结构 | 绝缘厚度 | 20℃时导体直流电阻 | 70℃时绝缘电阻 | |
mm2 | n/mm | mm | Max Ω/km | Min MΩ.km | |
不镀锡 | 镀锡 | ||||
0.75 | 1/0.97 | 0.6 | 24.5 | 24.8 | 1.2 |
0.75 | 7/0.37 | 0.6 | 24.5 | 24.8 | 1.4 |
1 | 1/1.13 | 0.6 | 18.1 | 18.2 | 1.1 |
1 | 7/0.43 | 0.6 | 18.1 | 18.2 | 1.3 |
1.5 | 1/1.38 | 0.6 | 12.1 | 12.2 | 1.1 |
1.5 | 7/0.52 | 0.6 | 12.1 | 12.2 | 1 |
2.5 | 1/1.78 | 0.7 | 7.41 | 7.56 | 1 |
2.5 | 7/0.68 | 0.7 | 7.41 | 7.56 | 0.9 |
4 | 1/2.25 | 0.7 | 4.61 | 4.7 | 0.85 |
4 | 7/0.85 | 0.7 | 4.61 | 4.7 | 0.77 |
6 | 1/2.76 | 0.7 | 3.08 | 3.11 | 0.7 |
6 | 7/1.04 | 0.7 | 3.08 | 3.11 | 0.65 |
10 | 7/1.35 | 0.7 | 1.83 | 1.84 | 0.65 |
